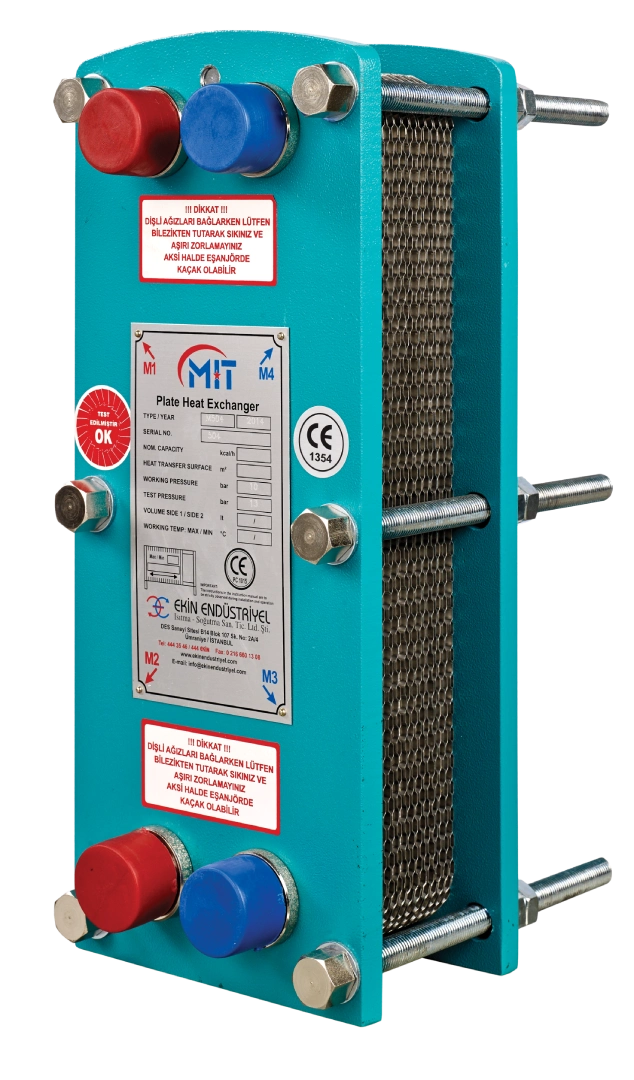

Contalı plakalı eşanjör ve parçaları
Contalı plakalı eşanjörde iki akışkan, desenli ince metal plakalar arasındaki dar kanallardan birbirine karışmadan geçer ve ısı alışverişi yapar. Plakalar contalarla ayrılır, ön ve arka gövde arasında saplamalarla sıkılır. Gövde açılınca plakalar temizlenir, conta değişir; plaka eklenerek veya çıkarılarak kapasite değiştirilir.
- Model
- 51 model,
MIT 503'tenMIT 7188'e ekinendustriyel.com ürün tablosu, 16.10.2026 - Bağlantı
- 1" dişliden DN300 flanşa
- Tasarım basıncı
- 6, 10, 16 veya 25 bar, modele göre PED sertifikası eki, TÜV NORD
- Sıcaklık
- PED ekinde en çok 150 °C Contaya göre −20 ile +200 °C arası (conta kataloğu, 2026)

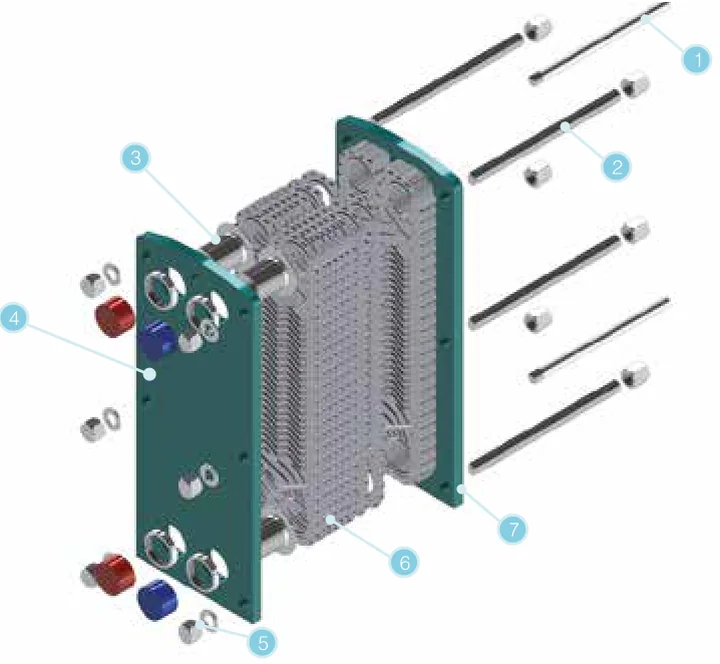

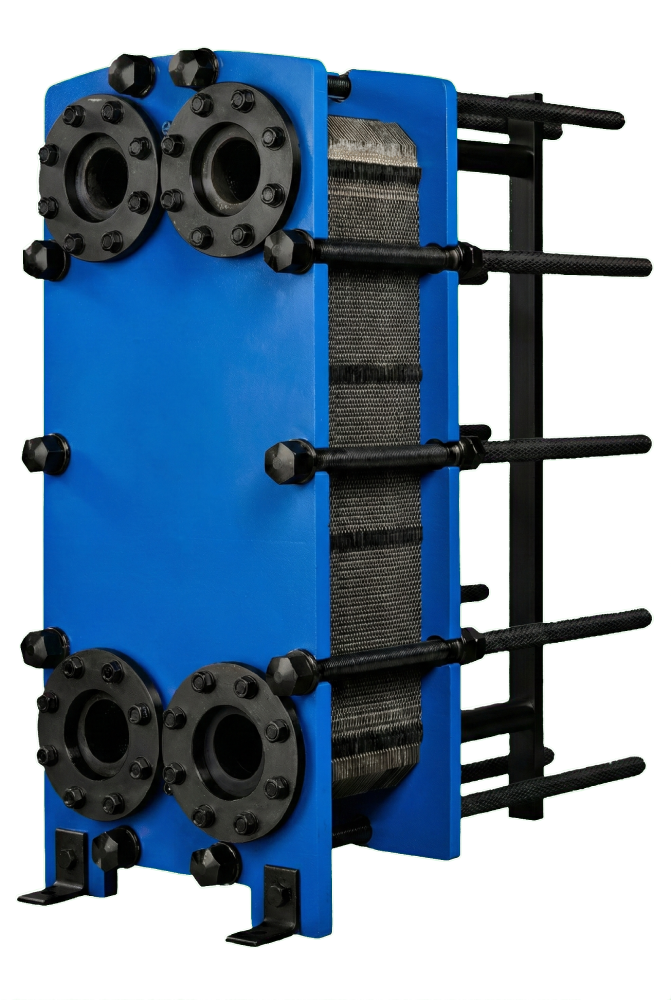

- 1Taşıma çubuklarıPlakaları gövdeler arasında paralel dizer. Gıdada paslanmaz, diğer uygulamalarda galvaniz kaplı karbon çelik (eğitim kitapçığı s. 5).
- 2SaplamalarPlaka paketini sıkar ve iç basıncı taşır; kalınlığı basınç sınıfına göre değişir (eğitim kitapçığı s. 5).
- 3Bağlantı ağızlarıDişli, flanşlı veya rakorlu; paslanmaz, galvaniz kaplı karbon çelik ya da plastik (eğitim kitapçığı s. 6).
- 4Ön gövdeSabit gövde. Etikette sıkma ölçüsü, çalışma ve test basıncı yazar (kılavuz s. 6–7). BV belgesinde P355GH çelik.
- 5Somun ve pullarSökmede çapraz iki veya dört saplama en son ve dengeli sökülür (kılavuz s. 11).
- 6PlakalarContalı plakalar, AISI 316, titanyum veya Hastelloy. Her plaka bir öncekine göre 180° döndürülerek dizilir (kılavuz s. 12).
- 7Arka gövdeHareketli gövde; plaka paketinin yeniden sıkılabilmesi için hareket edebilmelidir (kılavuz s. 5). BV belgesinde P355GH çelik.
Plaka, conta ve gövde malzemesi
| Parça | Seçenekler | Kaynak |
|---|---|---|
| Plaka | AISI 316, titanyum, Hastelloy | Ürün kataloğu s. 2; BV tip onayında AISI 316L, titanyum, Hastelloy |
| Conta | EPDM, EPDM-HT, NBR, NBR-HT, H-NBR, FKM (Viton), AFLA-S | Conta kataloğu, 04.02.2026 |
| Gövde | Boyalı karbon çelik veya paslanmaz AISI 304, AISI 316; hijyenik proseste paslanmaz | Eğitim kitapçığı s. 2 |
| Bağlantı | Paslanmaz, galvaniz kaplı karbon çelik veya plastik; plastik, deniz suyu ve sülfürik asit gibi korozif ortamlar için | Eğitim kitapçığı s. 6 |
Klorür oranı %0,1'i aşan suda 316L yerine titanyum gibi daha dayanıklı plaka malzemesi önerilir: ana sitedeki malzeme seçimi rehberi. Akışkana göre conta için conta seçim matrisi.
Plaka tipleri
- Standart
- Kullanım sıcak suyu, düşük basınçlı buhar, mekân ısıtması.
- Geniş aralıklı
- Katı partiküllü akışkanlar; standart plakadan kalındır. Tekstil ve atık su geri kazanımında kullanılır.
- Yarı kaynaklı
- Agresif akışkan tarafında iki plaka lazerle kaynaklanır, diğer taraf contalıdır.
- Çift korumalı
- İki plaka kaynaksız birleşir. Kaçakta akışkan diğerine karışmadan dışarı sızar.
Plaka deseni H theta (yüksek ısı geçişi, yüksek basınç kaybı) veya L theta (düşük basınç kaybı) olur. Kaynak: eğitim kitapçığı s. 2–4.
Isıl güç ön hesabı
Su için ısıl güç, debi ile giriş-çıkış sıcaklık farkının çarpımıdır. 1,163 katsayısı suyun yoğunluk ve özgül ısısından gelir: 1 m³ suyu 1 K ısıtmak yaklaşık 1,163 kWh ister.
Ön boyutlandırmadır. Model ve plaka sayısı Ekin Endüstriyel'in seçim programıyla belirlenir (ürün kataloğu s. 15–16). Primer ve sekonder debi, logaritmik ortalama sıcaklık farkı ve bağlantı hızı ısıl güç ve debi hesabı sayfasında.
Bağlantı çapına göre modeller
Mevcut bir tesisatta eşanjör değişecekse ilk ölçüt bağlantı çapı ve eksen aralığıdır. Model koduna tıklayınca ölçü satırı açılır.
| Bağlantı | Modeller | Yükseklik (mm) | Model sayısı |
|---|---|---|---|
| 1" dişli | MIT 503 | 390 | 1 |
| 1 1/4" dişli | MIT 504MIT 505MIT 704MIT 708 | 477–788 | 4 |
| 2" dişli veya DN50 flanşlı | MIT 508MIT 509MIT 513MIT 514MIT 523MIT 707MIT 714MIT 720MIT 725 | 635–1.430 | 9 |
| DN50 flanşlı | MIT 518 | 1.000 | 1 |
| DN65 flanşlı | MIT 510MIT 517MIT 709MIT 713MIT 717MIT 719MIT 731 | 650–1.300 | 7 |
| DN80 flanşlı | MIT 520MIT 535MIT 737 | 973–1.470 | 3 |
| DN100 flanşlı | MIT 521MIT 522MIT 534MIT 547MIT 721MIT 722MIT 747MIT 753 | 1.090–1.850 | 8 |
| DN150 flanşlı | MIT 562MIT 741MIT 742MIT 762MIT 786 | 1.380–2.253 | 5 |
| DN200 flanşlı | MIT 550MIT 585MIT 743MIT 765MIT 7100MIT 7123MIT 7130MIT 7131 | 1.360–2.495 | 8 |
| DN250 flanşlı | MIT 5125 | 2.565 | 1 |
| DN300 flanşlı | MIT 5180MIT 781MIT 7121MIT 7188 | 1.760–2.805 | 4 |

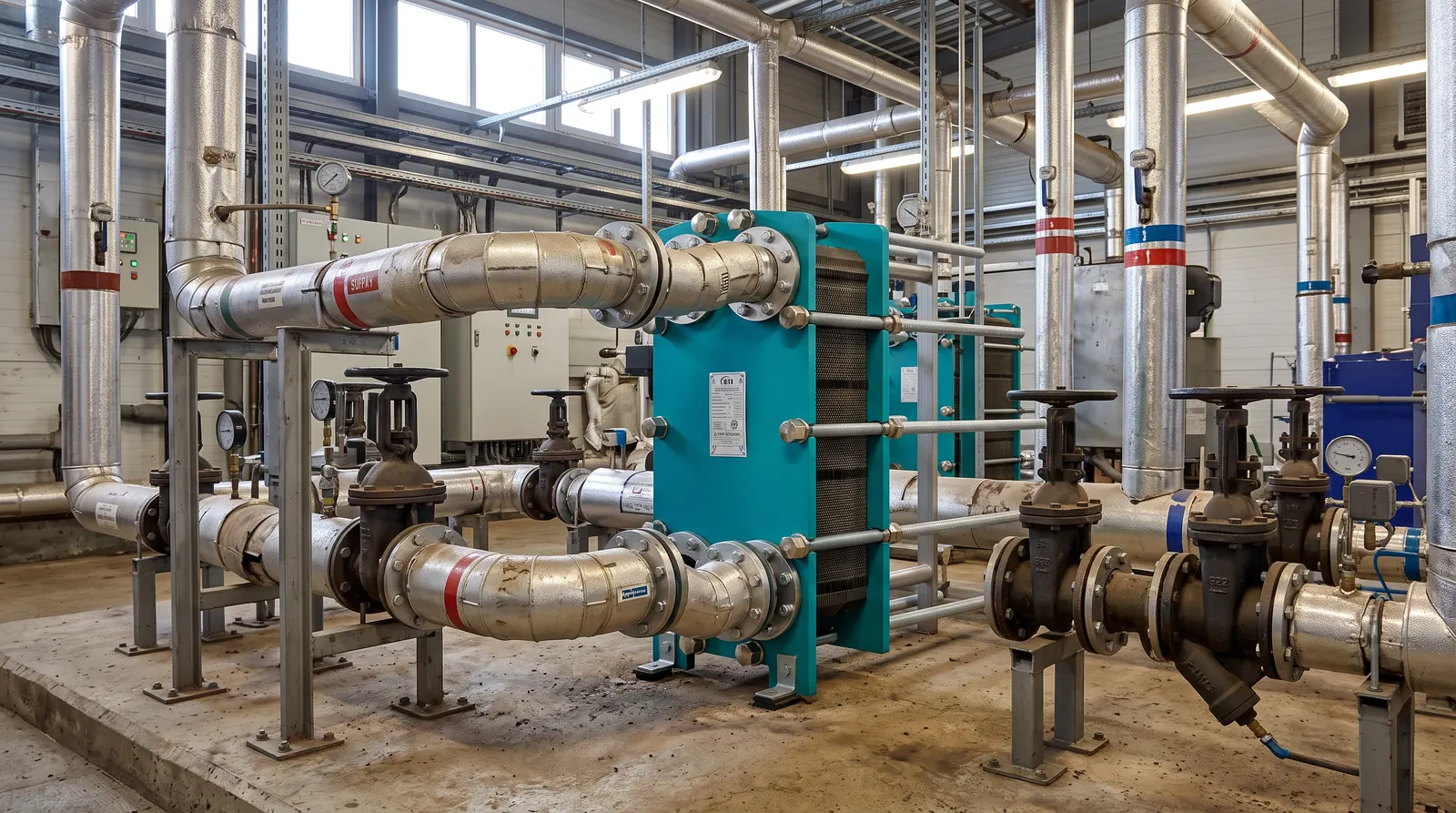

Plakalı eşanjör hazır bir istasyonun parçası olarak gerekiyorsa: bina ısı merkezi için MIT ısı istasyonları, her daire için ayrı ısıtma ve kullanım suyu ünitesi için daire giriş istasyonları.

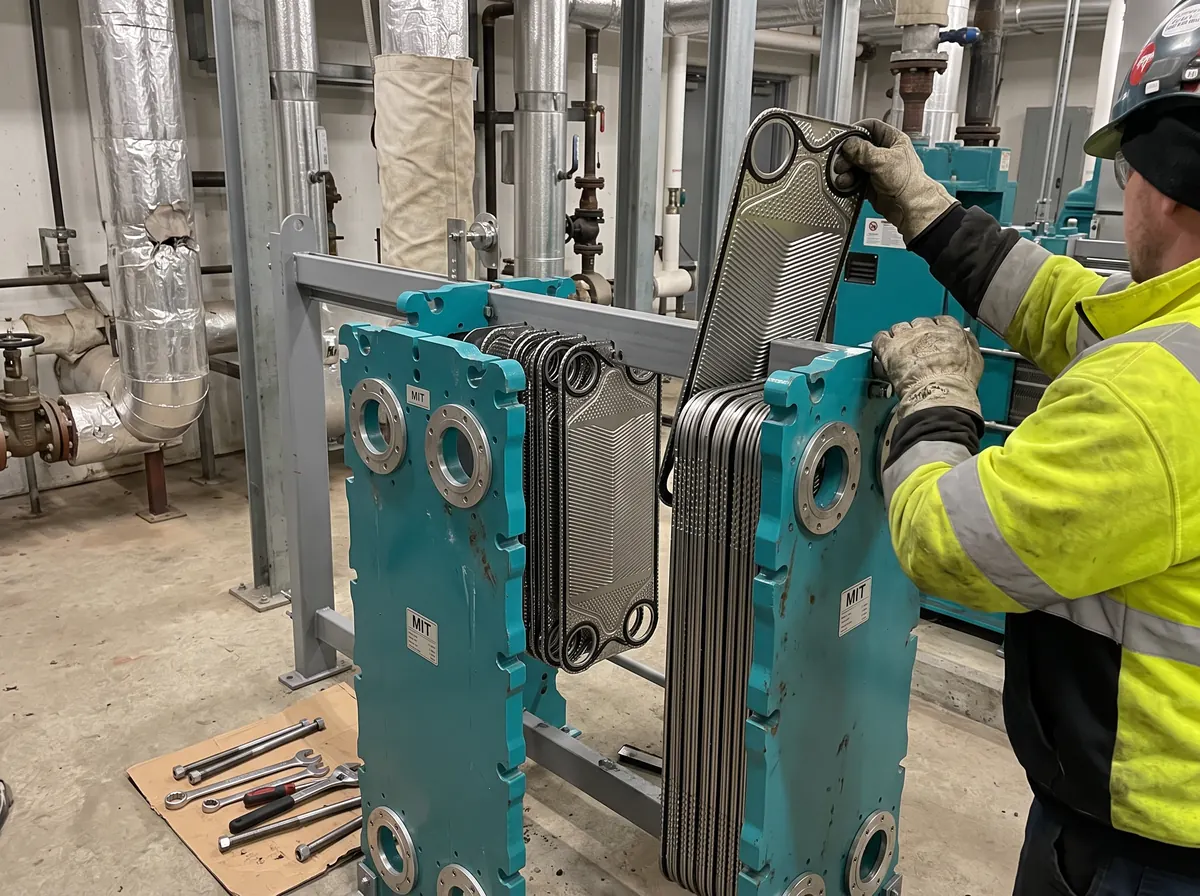

Conta değişimi ve plaka temizliği
- Sıkma ölçüsü ön gövdedeki etikette yazar. Ön ve arka gövde arasındaki fark gövde genişliğinin %1'ini geçmez: 400 mm'de 4 mm (kılavuz s. 12).
- Kimyasal temizlikte klorit veya hidroklorik asit (HCl) içeren çözelti kullanılmaz (kılavuz s. 10).
- Conta yedek parçadır ve eşanjör garantisinin dışındadır; MIT contaları üretim hatalarına karşı 12 ay garantilidir (kılavuz s. 14, conta kataloğu s. 1).
- Yedek parça siparişinde eşanjör tipi ve seri numarası verilir; ikisi de ön gövdedeki etikettedir (kılavuz s. 13).
Ana sitede
Çalışma prensibi ve M1–M4 bağlantı şeması: ekinendustriyel.com'daki plakalı eşanjör bağlantı şeması ve çalışma prensibi sayfası.
Temizlik aralığı: plaka temizleme sıklığı rehberi.
